製品情報:SCiB™ 電池システムコンポーネント

SCiB™ 電池システム
コンポーネント

コンポーネント一覧

電池システムを構築するためには、電池モジュールとそれを管理・制御する電池システムコンポーネントが必要となり、以下の電池システムコンポーネントを用意しています。

製品名 写真 タイプ / 型名 仕様 寸法(mm) 質量
(g)
備考
BMU
(Battery Management Unit)
Battery Management Unit 写真 2Gタイプ
(BMU-2G-RJ45) /
5P4E0124P001
上位通信:Ethernet/CAN
Type3最大直列数:37*
BMU最大接続数:22
*BMU-2Gとしては最大56モジュールまで接続可
W95.0×D88.0×H32.0
(突起部含まず)
130 標準用途
コンタクタ
(MC)
MC 写真 Sタイプ
(標準タイプ) /
FMW-GAA0004P
接点定格容量:DC800V-100A
コイル定格:DC12V-583mA±10%
W98.0×D44.0×H86.2 650 -
MC 写真 Hタイプ
(大電流タイプ) /
5P4E0092P001
接点定格容量:DC750V-200A
コイル定格:DC12V-3.3A±10%
W111.0×D63.0×H74.7 750 コンタクタ駆動信号
ケーブル付属
(ケーブル長:300mm)
電流センサ
(Hall Current Transformer : HCT)
Hall Current Transformer 写真 C2タイプ(CAN通信タイプ) /
PUR-0000145
測定範囲:-500~500A W51.4×D21.3×H71.5 67

CAN接続用コネクタはお客様手配

Hall Current Transformer 写真 A2タイプ
(アナログタイプ)
/
FMW-GAA0071P
測定範囲:
チャンネル1:-30~30A
チャンネル2:-350~350A
W62.0×D43.5×H24.0 82

BMU-2Gには
C2タイプを推奨

サービス
ディス
コネクト
(Service disconnect : SDC)
Service disconnect 写真 SDC-750P
(プラグ) /
FMW-GAA0003P
定格電圧:DC750V
定格電流:120A以下
ヒューズ:DC750V-125A (内蔵)
W149.5×D43.9×H97.0 585

速断型
保護ヒューズ内蔵

SDC-750R
(レセプタクル) /
FMW-GAA0012P
Service disconnect 写真 SDC-1500 /
5P4E0093P002
定格電圧:AC/DC1500V
定格電流:200A以下
ヒューズ:
市販のヒューズとの
組み合わせ
W110.0×D76.75×H50.0 270 推奨ヒューズ:
・日之出 750GH-200UL
・メルセン HP10NH2GPV200B
漏電センサ
(Earth-leakage sensor:ELS)
Earth-leakage sensor 写真 - /
FMW-GAA0002P
対地耐圧範囲:DC±800V
漏電検出抵抗値:500±100kΩ
W73.0×D62.0×H30.0
(突起部含まず)
90 漏電検出処理はコンタクタ「開」状態で実施
ターミネーションプラグ
(TP)
TP 写真 - /
5P4E0003P001
120Ω±5%以下
(許容損失1/4W 以上)
全長:52.5 10 CAN通信用の
終端抵抗
BMU自立起動機能付き
ゲートウェイ
(SSGB)
SSGB 写真
- /
FMW-GAA0070P
ゲートウェイ:CAN⇔RS232C/DIO変換
ブラックアウトスタート機能
セルフシャットダウン機能
W95.0×D88.0×H32.0
(突起部含まず)
138 Self Starter Gateway for BMU : SSGB
BMU
接続ケーブル

BMU 接続ケーブル 写真

- /
FMW-HAA0002P
BMUとモジュール/電流センサ/
漏電センサ/SDC/コンタクタなどの接続用
ケーブル長:2000 530 BMU-2GのCH1側に接続
SDC-750用
嵌合検知
ケーブル

SDC-750用 嵌合検知 ケーブル 写真

- /
FMW-HAA0003P
SDC-750 ~ BMUとの接続 ケーブル長:1000 20 SDC-1500のケーブルはお客様手配
電流センサ
(A2タイプ)
接続ケーブル
電流センサ A2タイプ  接続ケーブル 写真 - /
FMW-HAA0066P
電流センサ ~ BMUとの接続 ケーブル長:1000 37 A2タイプの電流センサ専用
漏電センサ
接続ケーブル
漏電センサ 接続ケーブル 写真 - /
FMW-HAA0005P
漏電センサ ~ BMUとの接続 ケーブル長:1000 30 -
漏電センサ
主回路ケーブル
漏電センサ 主回路ケーブル 写真 - /
FMW-HAA0006P
漏電センサ ~ 負極コンタクタとの接続 ケーブル長:1000 70 -
製品名 写真 タイプ / 型名 仕様 寸法(mm) 質量
(g)
備考
BMU
(Battery Management Unit)
Battery Management Unit 写真 2Gタイプ
(BMU-2G-RJ45) /
5P4E0124P001
上位通信:Ethernet/CAN
Type3最大直列数:37*
BMU最大接続数:22
*BMU-2Gとしては最大56モジュールまで接続可
W95.0×D88.0×H32.0
(突起部含まず)
130 標準用途
コンタクタ
(MC)
MC 写真 Sタイプ
(標準タイプ) /
FMW-GAA0004P
接点定格容量:DC800V-100A
コイル定格:DC12V-583mA±10%
W98.0×D44.0×H86.2 650 -
MC 写真 Hタイプ
(大電流タイプ) /
5P4E0092P001
接点定格容量:DC750V-200A
コイル定格:DC12V-3.3A±10%
W111.0×D63.0×H74.7 750 コンタクタ駆動信号
ケーブル付属
(ケーブル長:300mm)
電流センサ
(Hall Current Transformer : HCT)
Hall Current Transformer 写真 C2タイプ(CAN通信タイプ) /
PUR-0000145
測定範囲:-500~500A W51.4×D21.3×H71.5 67

CAN接続用コネクタはお客様手配

Hall Current Transformer 写真 A2タイプ
(アナログタイプ)
/
FMW-GAA0071P
測定範囲:
チャンネル1:-30~30A
チャンネル2:-350~350A
W62.0×D43.5×H24.0 82

BMU-2Gには
C2タイプを推奨

サービス
ディス
コネクト
(Service disconnect : SDC)
Service disconnect 写真 SDC-750P
(プラグ) /
FMW-GAA0003P
定格電圧:DC750V
定格電流:120A以下
ヒューズ:DC750V-125A (内蔵)
W149.5×D43.9×H97.0 585

速断型
保護ヒューズ内蔵

SDC-750R
(レセプタクル) /
FMW-GAA0012P
Service disconnect 写真 SDC-1500 /
5P4E0093P002
定格電圧:AC/DC1500V
定格電流:200A以下
ヒューズ:
市販のヒューズとの
組み合わせ
W110.0×D76.75×H50.0 270 推奨ヒューズ:
・日之出 750GH-200UL
・メルセン HP10NH2GPV200B
漏電センサ
(Earth-leakage sensor:ELS)
Earth-leakage sensor 写真 - /
FMW-GAA0002P
対地耐圧範囲:DC±800V
漏電検出抵抗値:500±100kΩ
W73.0×D62.0×H30.0
(突起部含まず)
90 漏電検出処理はコンタクタ「開」状態で実施
ターミネーションプラグ
(TP)
TP 写真 - /
5P4E0003P001
120Ω±5%以下
(許容損失1/4W 以上)
全長:52.5 10 CAN通信用の
終端抵抗
BMU自立起動機能付き
ゲートウェイ
(SSGB)
SSGB 写真
- /
FMW-GAA0070P
ゲートウェイ:CAN⇔RS232C/DIO変換
ブラックアウトスタート機能
セルフシャットダウン機能
W95.0×D88.0×H32.0
(突起部含まず)
138 Self Starter Gateway for BMU : SSGB
BMU
接続ケーブル

BMU 接続ケーブル 写真

- /
FMW-HAA0002P
BMUとモジュール/電流センサ/
漏電センサ/SDC/コンタクタなどの接続用
ケーブル長:2000 530 BMU-2GのCH1側に接続
SDC-750用
嵌合検知
ケーブル

SDC-750用 嵌合検知 ケーブル 写真

- /
FMW-HAA0003P
SDC-750 ~ BMUとの接続 ケーブル長:1000 20 SDC-1500のケーブルはお客様手配
電流センサ
(A2タイプ)
接続ケーブル
電流センサ A2タイプ  接続ケーブル 写真 - /
FMW-HAA0066P
電流センサ ~ BMUとの接続 ケーブル長:1000 37 A2タイプの電流センサ専用
漏電センサ
接続ケーブル
漏電センサ 接続ケーブル 写真 - /
FMW-HAA0005P
漏電センサ ~ BMUとの接続 ケーブル長:1000 30 -
漏電センサ
主回路ケーブル
漏電センサ 主回路ケーブル 写真 - /
FMW-HAA0006P
漏電センサ ~ 負極コンタクタとの接続 ケーブル長:1000 70 -

お客様にて準備いただくコンポーネント



Ethernet/CAN
通信用接続
ケーブル



Ethernet CAN通信用接続ケーブル 写真

BMU-2Gとの上位通信(Ethernet)やモジュール、BMU、電流センサ(C2タイプ)間のCAN通信の接続に使用します。
推奨ケーブル(STPストレートケーブル、カテゴリー5e以上)
注意: CAN通信ケーブル総延長40m以下


コンポーネント コネクタ 備考
BMU-2G CH1側メイン 専用 他の制御線と混在
CH2側サブ
HCT 電流センサ
(C2タイプ)
IN・OUT共通
MDL 電池モジュール RJ45 IN・OUT独立

※お客様側でケーブル端を加工していただく必要があります。

※掲載している製品名などは、それぞれ各社が商標として使用している場合があります。


電池システムコンポーネントの適用例

電池システムを構成する場合、電池モジュールとそれを監視するBMU を中心に各種センサ、ケーブル類などの電池システムコンポーネントを組合せて使用します。
また、電池システムの容量、電圧に合わせ、電池モジュールの数量と電池システムコンポーネントを選定します。


コンポーネント組み合わせ一覧

最大電圧 750V以下 910V以下 1200V以下
Type3電池モジュール直列数※1 1~23 24~28 29~37
BMU 2Gタイプ※2
コンタクタ Sタイプ(標準タイプ) ※3
Hタイプ(大電流タイプ)
電流センサ C2タイプ(CAN通信タイプ)
A2タイプ(アナログタイプ)
SDC SDC-750
SDC-1500
その他 漏電センサ ※3
ターミネーションプラグ
ケーブル BMU接続ケーブル
SDC-750嵌合検知ケーブル
電流センサ(Aタイプ)ケーブル
漏電センサ接続ケーブル ※3
漏電センサ主回路ケーブル ※3
最大電圧 750V以下 910V以下 1200V以下
Type3電池モジュール直列数※1 1~23 24~28 29~37
BMU 2Gタイプ※2
コンタクタ Sタイプ(標準タイプ) ※3
Hタイプ(大電流タイプ)
電流センサ C2タイプ(CAN通信タイプ)
A2タイプ(アナログタイプ)
SDC SDC-750
SDC-1500
その他 漏電センサ ※3
ターミネーションプラグ
ケーブル BMU接続ケーブル
SDC-750嵌合検知ケーブル
電流センサ(Aタイプ)ケーブル
漏電センサ接続ケーブル ※3
漏電センサ主回路ケーブル ※3

※1:セルの最大充電電圧2.7Vとして直列数を算出、最大直列接続数は37モジュール ※2:BMU-2Gの最大直列接続数56モジュール ※3: 24直列まで使用可能

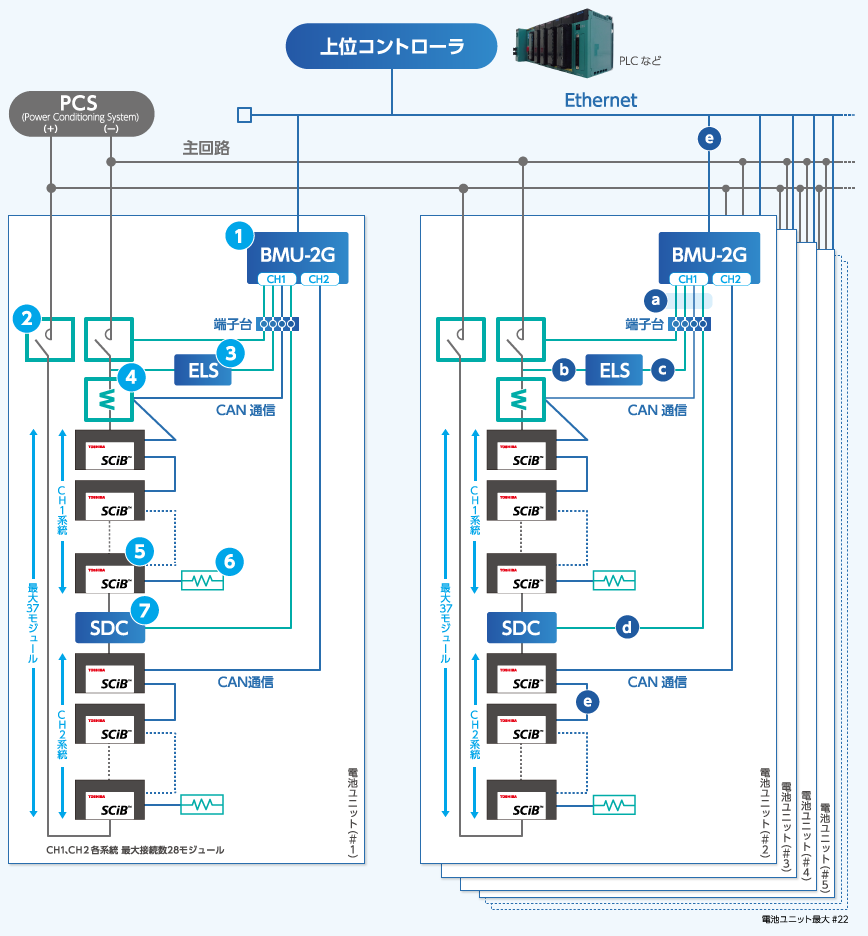

電池システムブロック図

NO 製品名 機能 写真

BMU
(Battery Management Unit)

2Gタイプ 各電池モジュールのセル電圧、温度を監視し異常検出時に電池を保護します。また、充放電電流を計測しSOC演算などを行います。
その他、上位コントローラへEthernetまたはCAN通信を介して、電池情報や計測演算情報等を通知します。
Battery Management Unit 写真

コンタクタ
(MC)

Sタイプ (標準) 主回路の正極・負極にそれぞれ設け、電池異常が発生した場合は、BMUからの指令により主回路を遮断します。
※Hタイプはコンタクタ駆動信号ケーブル付属
MC 標準 写真
Hタイプ(大電流) MC 大電流 写真
漏電センサ (ELS) 上位コントローラからの故障診断の指令によって主回路が遮断された後に漏電検出を行います。 ELS 写真
電流センサ (HCT) C2タイプ 充放電電流を計測し、CAN通信を介しBMUへ通知します。 HCT Cタイプ 写真
電池モジュール
(MDL)
Type3 24個のセルを2並列12直列に構成し、それらの電圧と温度を監視・保護するCMU(Cell Monitoring Unit)を実装した電池モジュールです。 MDL Type3 写真
ターミネーションプラグ (TP) CAN通信用の終端抵抗です TP 写真
サービス
ディス
コネクト
(SDC)
SDC-750 電池モジュールの組み込み、取り外し、およびメンテナンス時などに主回路を断路したい場合に使用します。また、SDC- 750は速断型保護ヒューズを内蔵しており、外部短絡時の電池保護を行います。
※SDC-1500は、保護ヒューズを内蔵していないため市販のヒューズを併用ください。
ヒューズ使用例
・日之出 (750GH-200UL)
・メルセン (HP10NH2GPV200B)
SDC-750 写真
SDC-1500 SDC-1500 写真
NO 製品名 機能 写真

BMU
(Battery Management Unit)

2Gタイプ 各電池モジュールのセル電圧、温度を監視し異常検出時に電池を保護します。また、充放電電流を計測しSOC演算などを行います。
その他、上位コントローラへEthernetまたはCAN通信を介して、電池情報や計測演算情報等を通知します。
Battery Management Unit 写真

コンタクタ
(MC)

Sタイプ (標準) 主回路の正極・負極にそれぞれ設け、電池異常が発生した場合は、BMUからの指令により主回路を遮断します。
※Hタイプはコンタクタ駆動信号ケーブル付属
MC 標準 写真
Hタイプ(大電流) MC 大電流 写真
漏電センサ (ELS) 上位コントローラからの故障診断の指令によって主回路が遮断された後に漏電検出を行います。 ELS 写真
電流センサ (HCT) C2タイプ 充放電電流を計測し、CAN通信を介しBMUへ通知します。 HCT Cタイプ 写真
電池モジュール
(MDL)
Type3 24個のセルを2並列12直列に構成し、それらの電圧と温度を監視・保護するCMU(Cell Monitoring Unit)を実装した電池モジュールです。 MDL Type3 写真
ターミネーションプラグ (TP) CAN通信用の終端抵抗です TP 写真
サービス
ディス
コネクト
(SDC)
SDC-750 電池モジュールの組み込み、取り外し、およびメンテナンス時などに主回路を断路したい場合に使用します。また、SDC- 750は速断型保護ヒューズを内蔵しており、外部短絡時の電池保護を行います。
※SDC-1500は、保護ヒューズを内蔵していないため市販のヒューズを併用ください。
ヒューズ使用例
・日之出 (750GH-200UL)
・メルセン (HP10NH2GPV200B)
SDC-750 写真
SDC-1500 SDC-1500 写真

ケーブルの種類

NO 製品名 機能 写真
a BMU接続ケーブル BMUに接続し、他のコンポーネントや上位装置/保守装置、DC12V電源と接続するために使用します。
注意:BMU-2G-M12適用不可
BMU接続ケーブル 写真
b 漏電センサ主回路ケーブル 漏電センサの主回路取り合い用コネクタとの接続に使用します。 漏電センサ主回路ケーブル 写真
c 漏電センサ接続ケーブル 漏電センサの制御信号用コネクタとの接続に使用します。 漏電センサ接続ケーブル 写真
d SDC-750用嵌合検知ケーブル サービスディスコネクトの嵌合検知用コネクタとの接続に使用します。
※SDC-1500用ケーブルはお客様側でご準備ください。
SDC-750用嵌合検知ケーブル 写真
e Ethernet/CAN通信用接続ケーブル
お客様側でご準備ください。
BMU-2Gとの上位通信(Ethernet)やモジュール、BMU、電流センサ(C2タイプ)間のCAN通信の接続に使用します。
推奨ケーブル(STPストレートケーブル、カテゴリー5e以上)
注意:CAN通信ケーブル総延長40m以下
Ethernet CAN通信用接続ケーブル 写真
NO 製品名 機能 写真
a BMU接続ケーブル BMUに接続し、他のコンポーネントや上位装置/保守装置、DC12V電源と接続するために使用します。
注意:BMU-2G-M12適用不可
BMU接続ケーブル 写真
b 漏電センサ主回路ケーブル 漏電センサの主回路取り合い用コネクタとの接続に使用します。 漏電センサ主回路ケーブル 写真
c 漏電センサ接続ケーブル 漏電センサの制御信号用コネクタとの接続に使用します。 漏電センサ接続ケーブル 写真
d SDC-750用嵌合検知ケーブル サービスディスコネクトの嵌合検知用コネクタとの接続に使用します。
※SDC-1500用ケーブルはお客様側でご準備ください。
SDC-750用嵌合検知ケーブル 写真
e Ethernet/CAN通信用接続ケーブル
お客様側でご準備ください。
BMU-2Gとの上位通信(Ethernet)やモジュール、BMU、電流センサ(C2タイプ)間のCAN通信の接続に使用します。
推奨ケーブル(STPストレートケーブル、カテゴリー5e以上)
注意:CAN通信ケーブル総延長40m以下
Ethernet CAN通信用接続ケーブル 写真

※掲載している製品名などは、それぞれ各社が商標として使用している場合があります。


モジュール使用例

各種カート

ゴーカート、ゴルフカート 他

1~4モジュール使用

ハイブリッド型電池推進船

電池推進船の動力原 他

10~数百モジュール使用

無停電電源装置UPS

通信機器、信号機 他

2~4モジュール使用

ガントリークレーン

貨物の積み卸し時の動力や回生の充電 他

10~数百モジュール使用

公共産業用蓄電システム

防災、BCP、省エネ 他

10~数百モジュール使用

再生可能エネルギー

太陽光発電設備 他

数百~数万モジュール使用
