2P12Sモジュール定置・産業用
Type3-20 / Type3-23
移動体用
Type1-23

  1. 二次電池 SCiB™
  2. 製品情報
  3. SCiB™モジュール
  4. 定置・産業用2P12S Type3-20/Type3-23モジュール

概要

さまざまな規模の電池システムを構築可能な
定置・産業用モジュール

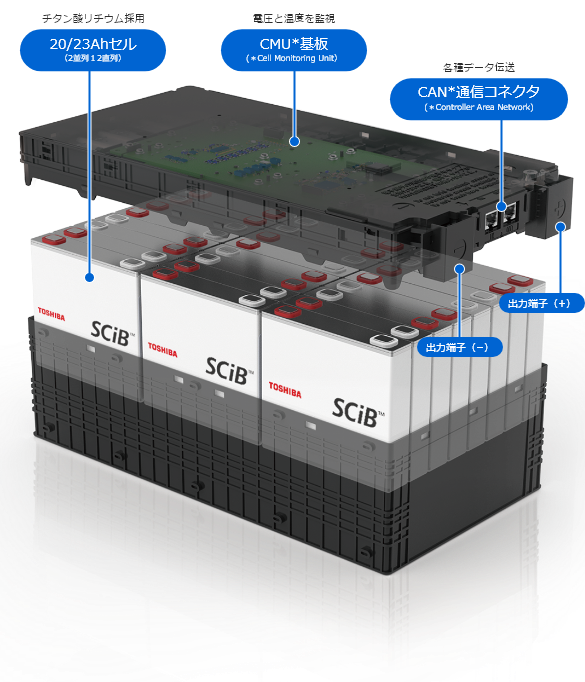

SCiB™ セルを2並列12直列に構成した電池モジュールです。公共、産業、電力系統など、社会インフラを支える用途にご使用いただけます。定置用から移動用の電源などの幅広いアプリケーションに適用できます。

  • 定置・産業用
  • 移動体用
  • 27.6V 40Ah/45Ah

コンポーネント製品

BMUやコンタクター、センサーなど、システム構築に必要なコンポーネント製品も用意しています。

コンポーネント製品

周辺機器/部品を見る

さまざまな規模の電池システムを構築可能な定置・産業用モジュール

特長

様々な用途に適用するために耐環境性能を強化しました。
-30℃での動作、標高2000mまでの使用、さらに耐圧・耐振性能を向上させました。

  • 安全性

    安全性

    破裂・発火を起こしにくい

  • 長寿命

    長寿命

    20,000回以上のサイクル寿命

  • 低温性能

    低温性能

    -30℃でも使用可能

  • 高入出力

    高入出力

    大電流を出し入れ可能

  • 急速充電

    急速充電

    12分間で容量の80%を急速充電

  • 広い実効SOCレンジ

    広い実効SOCレンジ

    SOC 0〜100%で使用可能

    * SOC:State of Charge:充電状態

特性

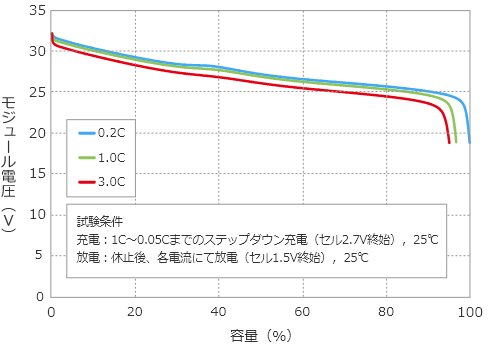

放電特性(レート特性)

放電特性(レート特性)のグラフ

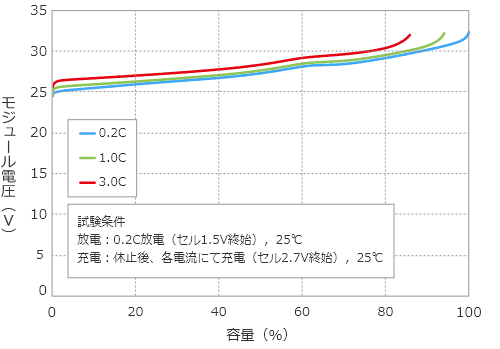

充電特性(レート特性)

充電特性(レート特性)のグラフ

※掲載の技術資料等は保証値ではありません。予告なく仕様の変更をすることがあります。また、お客様の使用条件により性能は異なります。

※製品仕様は予告なく変更する場合があります。

製品仕様

電池モジュール
用途 定置・産業⽤ 移動体用
名称 2P12Sモジュール Type3-20 2P12Sモジュール Type3-23 2P12Sモジュール Type1-23
型番 FM01202CCA04A FM01202CCB01A FM01202CCB02A
電池構成 20Ahセル2並列12直列(計24セル) 23Ahセル2並列12直列(計24セル)
公称容量 40Ah(25℃、8A放電時) 45Ah(25℃、9A放電時)
公称電圧 27.6V
使⽤電圧範囲 18.0~32.4V
使⽤周囲温度範囲 -30~45℃
使⽤周囲湿度範囲 85%RH 以下(結露なきこと)
外形⼨法 W190 × D361 × H125 mm(突起部は含まず)
質量 約14kg 約15kg
最⼤充放電電流 160A(連続)、350A(ラッシュ電流)
(モジュール温度が45℃を超えない範囲)
160A(充放電時)、350A(ラッシュ電流)
(セル温度が55℃を超えない範囲)
主な実装機能 セル電圧計測,モジュール温度計測,セルバランス*,通信(CAN)
* 直列に接続したセルに生じた電圧差を均一化する機能

※掲載の技術資料等は保証値ではありません。予告なく仕様の変更をすることがあります。また、お客様の使用条件により性能は異なります。
